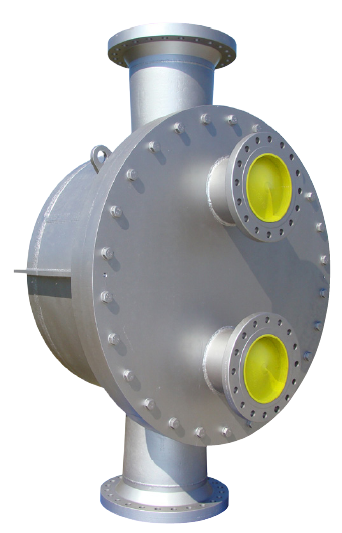

Trao đổi nhiệt dạng tấm lồng vỏ

2018-06-14 01:08:16

PHE cung cấp một dải rộng các sản phẩm trao đổi nhiệt dạng tấm lồng vỏ cho nhiều ứng dụng khác nhau, đặc biệt cho ứng dụng gas NH3 bởi khả năng chống rò rỉ ra môi trường. Với hiệu suất truyền nhiệt cao, chi phí đầu tư thấp, bộ trao đổi nhiệt dạng tấm lồng vỏ là sự kết hợp ưu việt giữa dạng trao đổi nhiệt ống chùm truyền thống và dạng tấm hiện đại.

Báo giá:   Liên hệ



NGUYÊN LÝ LÀM VIỆC

Quá trình trao đổi nhiệt được diễn ra giữa hai lưu chất nóng (hot side) và lạnh (cold side), đưa nhiệt độ của hai lưu chất sát lại gần nhau, nhiệt độ của lưu chất nóng hạ xuống và nhiệt độ của lưu chất lạnh nâng lên.

CẤU TẠO THIẾT BỊ

Bộ trao đổi nhiệt dạng tấm lồng vỏ gồm một khối nhiều tấm kim loại hàn Tig/Mig lại với nhau, sau đó được lồng vào trong vỏ ống hình trụ bằng kim loại.

Thường những lưu chất có tính ăn mòn cao hoặc độc hại với môi trường sẽ di chuyển trong khối tấm kim loại hàn kín, lưu chất còn lại sẽ di chuyển trong khoảng không giữa vỏ ống và khối tấm hàn kín này.

Thiết bị trao đổi nhiệt kiểu tấm lồng ống có hai dạng: dạng hàn kín hoàn toàn và dạng có nắp tháo rời được thuận tiện lắp và vệ sinh dễ dàng.



TÍNH NĂNG KỸ THUẬT

-  Vật liệu tấm: AISI 304, AISI 316, Titan, Hastelloy …

-  Vật liệu khung: thép sơn, thép không rỉ

-  Chịu áp: đến 40 bar

-  Chịu nhiệt: -100oC đến +400 oC

-  Công nghệ hàn laze hiện đại chống rò rỉ gas (cả NH3) ra môi trường

ƯU ĐIỂM

-  An toàn cho môi trường (chống rò rỉ gas / NH3)

-  Hiệu suất truyền nhiệt cao (diện tích truyền nhiệt lớn)

-  Áp suất làm việc cao lên đến 40 bar

-  Chị được giải nhiệt độ âm sâu (-100oC) đến dương cao (+400oC)

-  Tiết kiệm năng lượng (thể tích điền đầy chất lỏng nhỏ)

-  Kết cấu, lắp đặt gọn nhẹ (hơn dạng ống lồng vỏ truyền thống)

-  Giá thành đầu tư, lắp đặt cạnh tranh (hơn dạng ống lồng vỏ truyền thống)

-  Có thể tháo nắp để vệ sinh dễ dàng (như dạng ống lồng vỏ truyền thống)


ỨNG DỤNG CƠ BẢN

Trao đổi nhiệt lỏng – lỏng, gas – lỏng, hơi – lỏng

Gia nhiệt

Giải nhiệt, làm lạnh

Thu hồi nhiệt

Ngưng tụ

Bay hơi



ỨNG DUNG THEO NGÀNH

Xử lý Hoá chất

Gia nhiệt / Giải nhiệt

Công nghiệp lạnh

Dàn ngưng tụ / Dàn bay hơi

Hàng hải, nhà máy điện, thu hồi nhiệt

Các ứng dụng trao đổi nhiệt làm việc ở áp suất cao (40 bar)

Các ứng dụng trao đổi nhiệt làm việc ở nhiệt độ âm sâu / siêu cao
