Thiết bị Trao đổi nhiệt dạng Tấm hàn kín
2018-06-14 00:10:21
PHE cung cấp một dải rộng các sản phẩm trao đổi nhiệt dạng Tấm ghép gioăng cho nhiều ứng dụng khác nhau. Công suất trao đổi nhiệt, kích thước bộ trao đổi nhiệt, vật liệu tấm, vật liệu gioăng, kết cấu dập rãnh trên bề mặt tấm (tạo thành từng ngăn/khe khi các tấm ghép lại với nhau) sẽ được thiết kế và tính chọn phù hợp với mục đích ứng dụng cụ thể của khách hàng.
NGUYÊN LÝ LÀM VIỆC
Quá trình trao đổi nhiệt được diễn ra giữa hai lưu chất nóng (hot side) và lạnh (cold side), đưa nhiệt độ của hai lưu chất sát lại gần nhau, nhiệt độ của lưu chất nóng hạ xuống và nhiệt độ của lưu chất lạnh nâng lên.
CẤU TẠO THIẾT BỊ

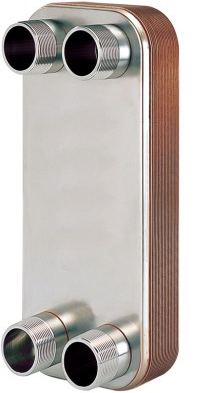

Bộ Trao đổi nhiệt dạng Tấm hàn kín là một khối kim loại cố định, gồm các tấm kim loại mỏng được hàn kín hoàn toàn lại với nhau (bằng mối hàn bằng đồng hoặc nikel) tạo thành các ngăn/khe rãnh cho hai lưu chất nóng và lạnh chạy xen trong các ngăn/khe này.
Hai lưu chất nóng và lạnh sẽ chảy tuần tự lên hai bề mặt tấm, nơi quá trình truyền nhiệt từ lưu chất nóng sang lưu chất lạnh diễn ra. Các ngăn/khe chảy được thiết kết đặc biệt để tạo ra trạng thái chảy rối tối đa đối với cả 2 lưu chất, làm tăng hiệu quả truyền nhiệt.
Hai lưu chất thường vào và ra ở ngõ trên và dưới tương ứng của bộ trao đổi nhiệt hoặc ngược lại theo nguyên tắc nghịch lưu.

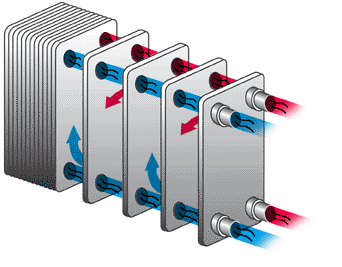

Hình 1: NL làm việc của 2 dòng lưu chất nóng và lạnh trong thiết bị trao đổi nhiệt dạng tấm hàn kín

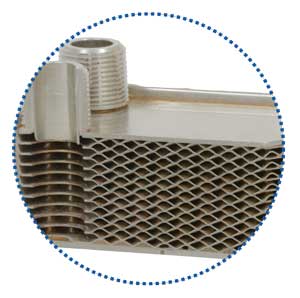

Hình 2: Mặt cắt bộ trao đổi nhiệt dạng Tấm hàn kín
TÍNH NĂNG KỸ THUẬT
- Công suất lạnh: từ 0,2RT đến 225RT (0,70kW đến 791,10kW hay 2400 BTU/H đến 2700kBTU/H)
- Vật liệu tấm: AISI 304, AISI 316, Hastelloy (SMO254)…
- Mối hàn: Cu, Ni,…
- Chịu áp: đến 140 bar
- Chịu nhiệt: đến 900 oC
- Kiểu kết nối: ống hàn (đường kính từ 6.6mm đến 79.4mm), ống ren (đường kính từ 3/8 inch đến 4 inch)
ƯU ĐIỂM
- Hiệu suất truyền nhiệt cao
- Chịu được áp suất làm việc và nhiệt độ làm việc rất cao
- Tiết kiệm năng lượng
Kết cấu, lắp đặt gọn nhẹ
- Giá thành đầu tư, lắp đặt cạnh tranh
ỨNG DỤNG CƠ BẢN
Trao đổi nhiệt lỏng – lỏng, gas – lỏng, hơi – lỏng, khí – lỏng
Gia nhiệt
Giải nhiệt, làm lạnh
Thu hồi nhiệt
Ngưng tụ
Bay hơi
ỨNG DỤNG CỤ THỂ
|
Gia nhiệt: Hệ thống Bơm nhiệt Hệ thống Gia nhiệt Năng lượng mặt trời Pin Nhiên liệu Lò hơi khí đốt gia nhiệt trung tâm Gia nhiệt Hồ bơi Thu hồi nhiệt khói thải
Công nghiệp: Sấy khí nén / Tách ẩm Làm mát dầu thủy lực Hệ thống đồng phát nhiệt ORC Nhà máy nhiệt điện Làm mát dầu truyền động trong Hộp số (Nhà máy Năng lượng gió) Sản xuất chất bán dẫn (làm mát và gia nhiệt) Điện tử / Cắt laze |

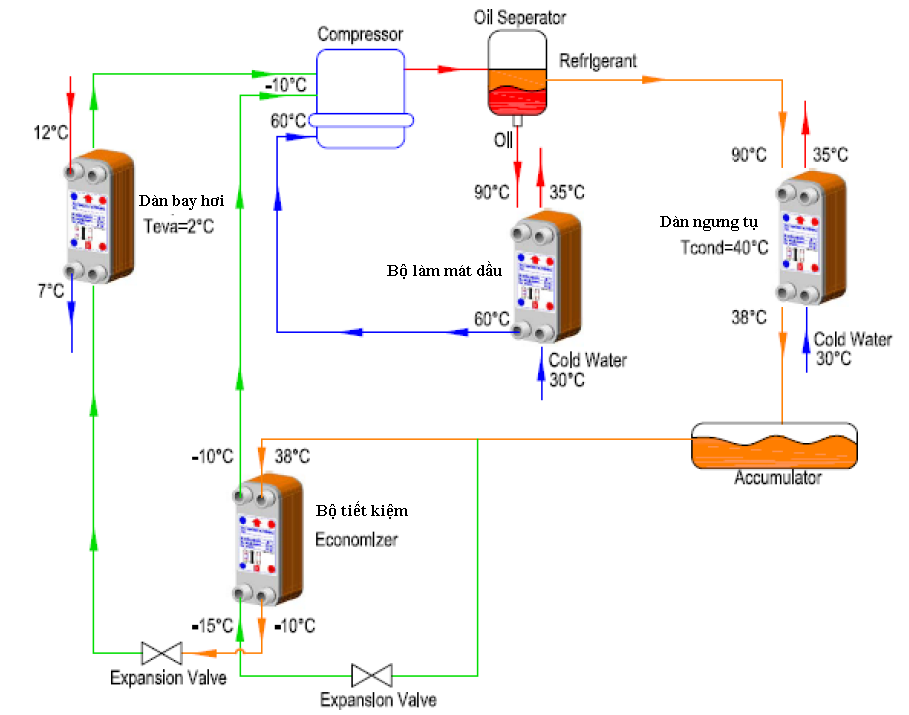

Làm mát: Hệ sản xuất nước lạnh (Chillers) Hệ làm mát tuỳ chọn (Bệnh viện, Trường học, KS, Khu thể khao, Toà nhà TM, toà nhà Công nghiệp, Máy móc) Gia nhiệt syrup Làm lạnh nhanh Chưng cất Hàng hải (Sinh hàn) Hệ thống lạnh: Sản xuất nước lạnh Chillers Hệ thống lạnh Container Tủ đông Thiết bị sấy khô đông lạnh Hệ thống lạnh âm Hệ thống lạnh siêu thị Hệ thống lạnh thế hệ mới dùng gas R774 (CO2) |
