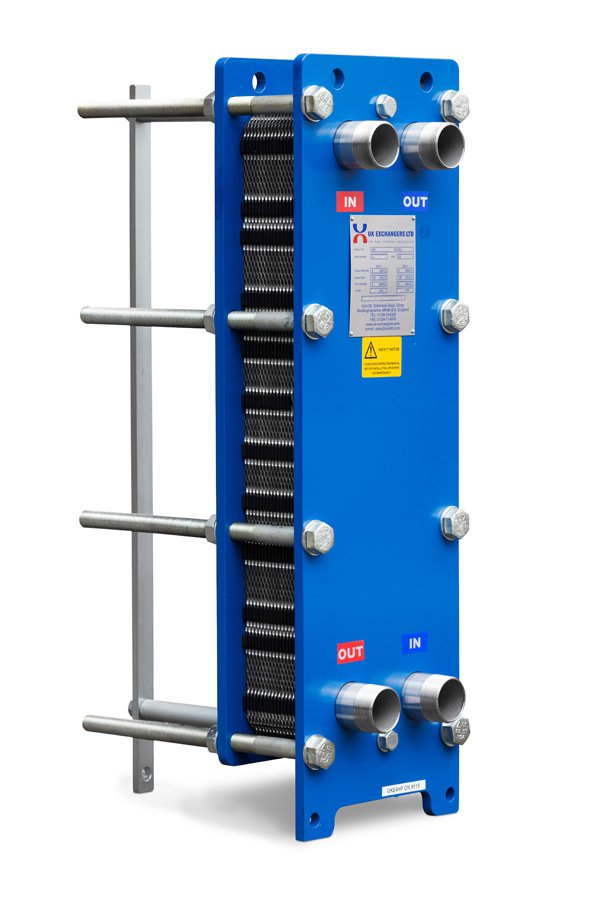

Thiết Bị Trao Đổi Nhiệt Dạng Tấm Ghép Gioăng
2018-06-13 20:51:29
PHE cung cấp một dải rộng các sản phẩm trao đổi nhiệt dạng Tấm ghép gioăng cho nhiều ứng dụng khác nhau. Công suất trao đổi nhiệt, kích thước bộ trao đổi nhiệt, vật liệu tấm, vật liệu gioăng, kết cấu dập rãnh trên bề mặt tấm (tạo thành từng ngăn/khe khi các tấm ghép lại với nhau) sẽ được thiết kế và tính chọn phù hợp với mục đích ứng dụng cụ thể của khách hàng.
NGUYÊN LÝ LÀM VIỆC
Quá trình trao đổi nhiệt được diễn ra giữa hai lưu chất nóng (hot side) và lạnh (cold side), đưa nhiệt độ của hai lưu chất sát lại gần nhau, nhiệt độ của lưu chất nóng hạ xuống và nhiệt độ của lưu chất lạnh nâng lên.
CẤU TẠO HOẠT ĐỘNG
Bộ Trao đổi nhiệt dạng Tấm ghép gioăng gồm một dãy các tấm kim loại mỏng ghép kín lại với nhau bằng gioăng cao su tổng hợp, tạo thành các ngăn/khe rãnh cho hai lưu chất nóng và lạnh chạy xen kẻ trong các ngăn/khe này. Dãy tấm này được định vị lại trên 1 khung cứng chắc chắn.
Hai lưu chất nóng và lạnh sẽ chảy tuần tự lên hai bề mặt tấm, nơi quá trình truyền nhiệt từ lưu chất nóng sang lưu chất lạnh diễn ra.
Các ngăn/khe chảy được thiết kết đặc biệt để tạo ra trạng thái chảy rối tối đa đối với cả 2 lưu chất, làm tăng hiệu quả truyền nhiệt.Hai lưu chất thường vào và ra ở ngõ trên và dưới tương ứng của bộ trao đổi nhiệt hoặc ngược lại theo nguyên tắc nghịch lưu.
Các gioăng cao su (gasket) giúp tháo rời dễ dàng các tấm khi cần vệ sinh, và thuận tiện điều chỉnh công suất bằng việc ghép thêm hoặc tháo bớt các tấm kim loại.Gioăng (gasket) được gắn vào bề mặt tấm kim loại bằng keo dán hoặc móc cài.

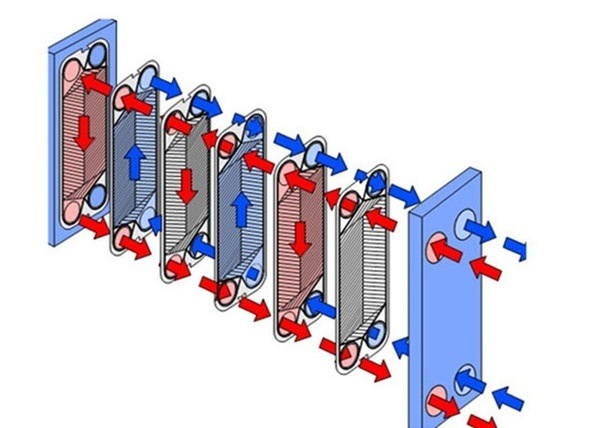

Hình 1: NL TĐN của 2 dòng lưu chất nóng và lạnh trong thiết bị trao đổi nhiệt ghép gioăng

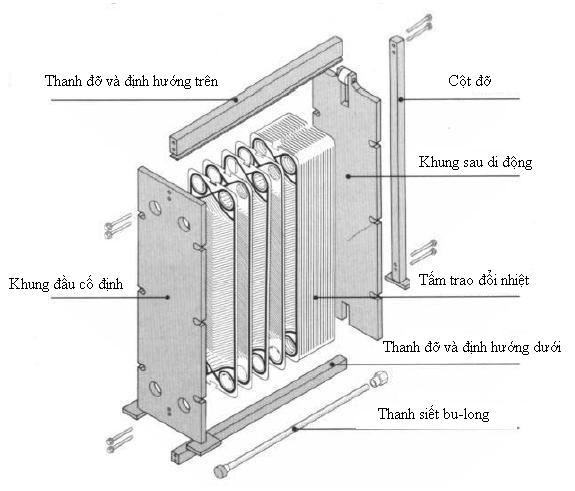

Hình 2: Cấu tạo bộ trao đổi nhiệt dạng tấm dùng gioăng làm đệm kín
TÍNH NĂNG KỸ THUẬT
- Vật liệu tấm: PHE cung cấp đủ các loại vật liệu phù hợp với từng đặc tính ăn mòn của lưu chất: AISI304, AISI316, TITAN, HASTELLOY (SMO254) …và các độ dày của tấm khác nhau: 0.4mm. 0.5mm, 0.6mm, 0.7mm, 0.8mm, 0.9mm
- Vật liệu gioăng: PHE cung cấp đủ các loại vật liệu phù hợp với từng đặc tính hoá học và nhiệt độ làm việc của lưu chất: NBR, EPDM, Viton …
- Vật liệu khung: khung thép sơn tĩnh điện (ứng dụng công nghiệp), khung thép không rỉ (tiêu chuẩn vệ sinh thực phẩm)
- Áp suất làm việc: đến 25 bar
- Nhiệt độ làm việc: đến 160 oC
- Lưu lượng: từ 0,1 đến 3.500 m3/giờ
- Đường kính ống kết nối lưu chất: từ 32 đến 500 mm (DN32 đến DN500
- Kiểu kết nối: bích, ống ren, răc-co, kẹp ống
ƯU ĐIỂM
• Hiệu suất truyền nhiệt cao (diện tích truyền nhiệt lớn)
• Tiết kiệm năng lượng
• Có thể tháo lắp vệ sinh và bảo trì dễ dàng
• Phụ tùng thay thế đơn giản
• Kết cấu, lắp đặt gọn nhẹ
• Giá thành đầu tư, lắp đặt cạnh tranh
• Cho phép điều chỉnh công suất
ỨNG DỤNG CƠ BẢN
• Trao đổi nhiệt lỏng – lỏng, hơi – lỏng, khí – lỏng
• Gia nhiệt
• Giải nhiệt, làm lạnh
• Thu hồi nhiệt
• Ngưng tụ
• Bay hơi
ỨNG DỤNG THEO NGÀNH
|

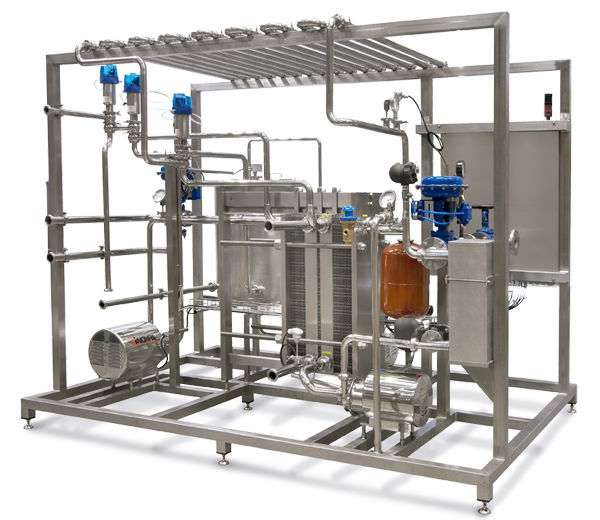

Sữa, Chế biến thực phẩm: Gia nhiệt dịch trộn Thanh trùng Tiệt trùng Cô đặc Đồ uống và Dược phẩm: Thanh trùng nhanh Giải nhiệt dịch nha trước lên men Gia nhiệt syrup Làm lạnh nhanh Chưng cất |
Hàng hải: Sinh hàn Bán dẫn Năng lượng: Làm mát tuabin Tách ẩm Thu hồi nhiệt khói thải Cơ khí: Giải nhiệt động cơ Làm mát dầu thủy lực |
Hóa chất: Gia nhiệt, giải nhiệt dung dịch trước và sau phản ứng Giấy và bột giấy HVAC: Dàn nóng (dàn ngưng tụ) Dàn lạnh (dàn bay hơi) Hệ sản xuất nước lạnh (chiller)
|
