Trao đổi nhiệt dạng ống lồng vỏ

2018-06-14 01:15:22

PHE cung cấp một dải rộng các sản phẩm trao đổi nhiệt dạng ống lồng vỏ cho nhiều ứng dụng khác nhau. Công suất trao đổi nhiệt, kích thước bộ trao đổi nhiệt, diện tích truyền nhiệt, vật liệu ống và vỏ, bố cục ống… sẽ được thiết kế và tính chọn phù hợp với mục đích ứng dụng cụ thể của khách hàng.

Báo giá:   Liên hệ



PHÂN LOẠI THIẾT BỊ TRAO ĐỔI NHIỆT DẠNG ỐNG LỒNG VỎ  (hãng API của Đức)

Chúng tôi là đại diện bán hàng chính thức cho hãng API về thiết bị trao đổi nhiệt ống chùm công suất lớn ứng dụng trong các nhà máy công nghiệp. Với đa dạng chủng loại:

1. Trao đổi nhiệt kiểu ống chùm BASCO serie 500

2. Trao đổi nhiệt kiểu HUB Basco/Whitlock

3. Trao đổi nhiệt kiểu ống chữ U Basco/Whitlock

4. Trao đổi nhiệt Basco kiểu OP

5. Trao đổi nhiệt ống chùm Basco PLAC

6. Trao đổi nhiệt ống chùm Basco thiết kế theo đơn đặt hàng

7. Trao đổi nhiệt kiểu Hairpin Basco

8. Trao đổi nhiệt tấm tản nhiệt kiểu ES


NGUYÊN LÝ LÀM VIỆC

Quá trình trao đổi nhiệt được diễn ra giữa hai lưu chất nóng (hot side) và lạnh (cold side), đưa nhiệt độ của hai lưu chất sát lại gần nhau, nhiệt độ của lưu chất nóng hạ xuống và nhiệt độ của lưu chất lạnh nâng lên. Chất truyền nhiệt sẽ đi trong ống, chất được truyền nhiệt sẽ đi trong lòng vỏ.



CẤU TẠO THIẾT BỊ

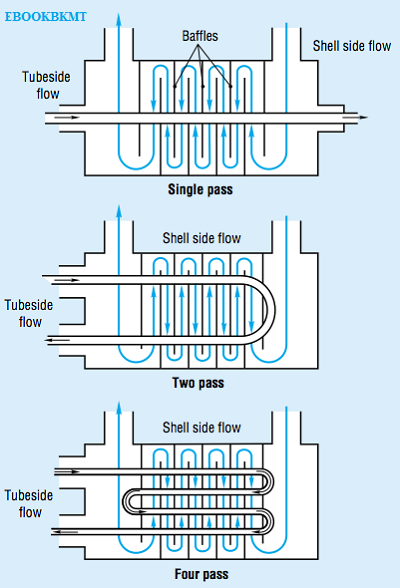

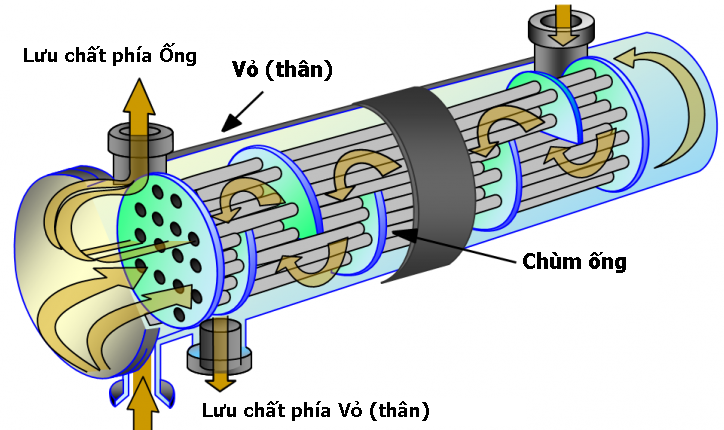

Bộ trao đổi nhiệt dạng ống lồng vỏ là dạng truyền thống lâu đời nhất trong lĩnh vực trao đổi nhiệt, gồm một chùm nhiều ống được định vị lại với nhau trên mặt sàn, sau đó được lồng vào trong vỏ ống hình trụ bằng kim loại. Thường những lưu chất có tính ăn mòn cao hoặc độc hại với môi trường sẽ di chuyển trong lòng ống, lưu chất còn lại sẽ di chuyển trong lòng vỏ - khoảng không giữa vỏ và chùm ống này. Việc bố trí kết cấu bộ chùm ống khác nhau tạo nên nhiều dạng chảy rối khác: 1 dòng (1 pass), 2 dòng (2 pass), 3 dòng (3 pass), 4 dòng (4 pass),…) và cho ra nhiều hình dáng loại trao đổi nhiệt dạng ống lồng vỏ khác nhau: dạng thẳng, dạng chữ U,…





TÍNH NĂNG KỸ THUẬT

Vật liệu ống: đồng / đồng đúc, AISI 304, AISI 316, Titan, Hastelloy, 254SMO, thép không rỉ kép 2507, nhựa …

Vật liệu vỏ (thân): đồng / đồng đúc, nhôm / nhôm đúc, thép carbon, thép không rỉ

Chịu áp: đến 160 bar

Chịu nhiệt: đến 350 oC

Lưu lượng: từ 0,1 đến 3.500 m3/giờ

Xử lý nhớt: đến 1.000.000 cP

Kiểu kết nối: bích, ống ren, răc-co, kẹp ống


ƯU ĐIỂM

Độ bền cao nhờ kết cấu chắc chắn

Ít thay thế phụ tùng

Thích hợp cho sản phẩm nhớt cao, có hạt và xơ (đến 75mm), bám cáu cao, sản phẩm ăn mòn, ứng dụng cao áp hoặc chân không, nhiệt độ rất cao

Dễ tháo lắp vệ sinh và bảo trì

Hiệu suất truyền nhiệt cao


ỨNG DỤNG CƠ BẢN

Trao đổi nhiệt lỏng – lỏng, gas – lỏng, hơi – lỏng

Gia nhiệt

Giải nhiệt, làm lạnh

Thu hồi nhiệt

Ngưng tụ

Bay hơi


ỨNG DUNG THEO NGÀNH

Sữa, Chế biến thực phẩm:

Dàn bay hơi làm lạnh nước chế biến / sản phẩm

Hóa chất:

Dàn bay hơi làm lạnh nước chế biến / sản phẩm

Hệ thống lạnh trung tâm HVAC:

Dàn nóng (dàn ngưng tụ)

Dàn lạnh (dàn bay hơi)

Hệ sản xuất nước lạnh (chiller)

Hàng hải:

Sinh hàn

Bán dẫn
