Trao đổi nhiệt dạng tấm bán hàn
2018-06-14 01:05:46
PHE cung cấp một dải rộng các sản phẩm trao đổi nhiệt dạng tấm bán hàn cho nhiều ứng dụng, trong đó có ứng dụng chủ đạo là hệ thống lạnh sử dụng môi chất lạnh là gas có tính độc hại với môi trường (như NH3).
NGUYÊN LÝ LÀM VIỆC
Về cơ bản, tương tự trao đổi nhiệt tấm gasket, nhưng môi chất lạnh là gas (NH3) chạy trong các cassette được tạo thành bởi 2 tấm hàn kín với nhau bằng máy hàn laser hiện đại, môi chất còn lại thường là nước chảy trong bề mặt tấm được ghép gioăng cao su (gasket)
CẤU TẠO THIẾT BỊ

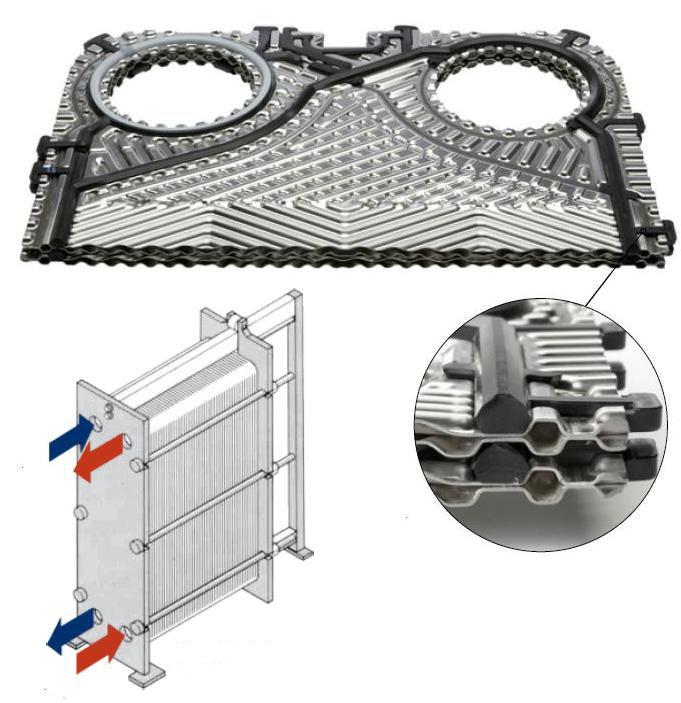

Bộ trao đổi nhiệt dạng tấm bán hàn gồm một dãy các cassette (là cặp tấm kim loại mỏng được hàn kín để dẫn gas và không làm rò rỉ gas) ghép xen kẽ bằng gioăng cao su (gasket), và tất cả được bó ép lại trên một khung cứng, tạo thành các ngăn trao đổi nhiệt hai lưu chất gas – lỏng.
Hai lưu chất sẽ chảy tuần tự lên hai bề mặt tấm, trong đó gas sẽ chảy ở bề mặt tấm được hàn kín (cassette) còn chất lỏng còn lại chảy ở bền mặt tấm ghéo bằng gioăng cao su (gasket). Các ngăn/khe chảy được thiết kết đặc biệt để tạo ra trạng thái chảy rối tối đa đối với cả hai lưu chất, làm tăng hiệu quả truyền nhiệt tối đa.
Các gasket giúp tách biệt dễ dàng các tấm khi cần vệ sinh, thuận tiện điều chỉnh công suất bằng việc ghép thêm hoặc tháo bớt các cassette.
TÍNH NĂNG KỸ THUẬT
▪ Vật liệu tấm: AISI 304, AISI 316, Titan, Hastelloy
▪ Vật liệu gioăng (gasket): NBR, EPDM, TEFLON, Viton …
▪ Vật liệu khung: thép sơn, thép không rỉ
▪ Chịu áp: đến 25 bar
▪ Chịu nhiệt: đến 200 oC
▪ Lưu lượng: đến 1.400 m3/giờ
▪ Đường kính ống kết nối lưu chất: từ 32 đến 500 mm
▪ Kiểu kết nối: bích, ống ren, răc-co, kẹp ống
▪ Công nghệ hàn laze hiện đại chống rò rỉ gas (cả NH3) ra môi trường
ƯU ĐIỂM
▪ An toàn cho môi trường (chống rò rỉ gas / NH3)
▪ Hiệu suất truyền nhiệt cao (diện tích truyền nhiệt lớn)
▪ Tiết kiệm năng lượng
▪ Có thể tháo lắp vệ sinh và bảo trì dễ dàng
▪ Phụ tùng thay thế đơn giản
▪ Kết cấu, lắp đặt gọn nhẹ
▪ Giá thành đầu tư, lắp đặt cạnh tranh
▪ Cho phép điều chỉnh công suất
ỨNG DỤNG CƠ BẢN Trao đổi nhiệt lỏng – lỏng, gas – lỏng, hơi – lỏng Gia nhiệt Giải nhiệt, làm lạnh Thu hồi nhiệt Ngưng tụ Bay hơi |
ỨNG DUNG THEO NGÀNH Sữa, Chế biến thực phẩm: Dàn bay hơi làm lạnh nước chế biến / sản phẩm Hóa chất: Dàn bay hơi làm lạnh nước chế biến / sản phẩm Hệ thống lạnh trung tâm HVAC: Dàn nóng (dàn ngưng tụ) Dàn lạnh (dàn bay hơi) Hệ sản xuất nước lạnh (chiller) Hàng hải: Sinh hàn Bán dẫn |
